10.2 Grupo 2: Tipología Plurifamiliar.
Mapa editado por Proyecto Barriada Carranque de las ubicaciones de las casas plurifamiliares originarias de Carranque. Nota: Entre paréntesis exponemos la letra que identican a esas viviendas en el proyecto original de los arquitectos.
10.2.1 Tipo F (D): Bloques en H.
Mapa de ubicaciones de las Viviendas Plurifamiliares Tipo F (D). Nota. Entre paréntesis exponemos la letra que identifica a este tipo de viviendas en la memoria original. Elaboración propia de Proyecto Barriada Carranque.
Hay dos clases de tipo de Bloques en H, uno de 7,60 m. y otro de 6,25 m. de ancho de crujía.
10.2.1.1 Suptipo F.1 (D): 7,60 m. de Ancho de Crujía.
Ubicados en la parte noroeste de la barriada entre la Avenida Obispo Ángel Herrera Oria, Calle Virgen de la Cabeza (hasta Virgen del Rocío) y Virgen del Rosario.
Se construyeron 218 viviendas de este subtipo.
Viviendas Unifamiliares Tipo F (D) de 7,60 m. de crujía. Elaboración propia Proyecto Barriada Carranque.
De este ancho de crujía tenemos dos alturas dispares: Bajo+1 y Bajo+2. Las viviendas en la planta baja estaban compuestas por 3 dormitorios, comedor-estar, cocina, aseo, despensa, lavadero, pasillo y vestíbulo (sólo derecha). Las plantas superiores, eran idénticas, con la diferencia que contenían una terraza techada.
Plano de una de las fachadas principales de viviendas Tipo F (D): Bloques en H de 7,60 m. de crujía. Fuente: Archivos INV.
Elaboración propia: Bloque en H de 7,60 de ancho de crujía. Fuente: Google Maps.
10.2.1.2 Suptipo F.2 (D): 6,25 m. de Ancho de Crujía.
Estos bloques se colocaron en las manzanas A, B, C y E a modo de fachada. Las calles que los comprenden son las siguientes: Calle Virgen del Rocío, Virgen de la Cabeza, Virgen de la Esperanza, Virgen de la Estrella y Virgen de la Fuensanta.
Se construyeron 408 viviendas de este subtipo.
Plano de una de las fachadas principales de viviendas Tipo F (D): Bloques en H de 6,25 m. de crujía. Fuente: Archivos INV.
De este ancho de crujía tenemos dos alturas dispares: Bajo+1 y Bajo+2. Las viviendas de estos bloques en su planta baja, y zona derecha, contenían: 2 dormitorios, Comedor-estar, cocina, aseo, lavadero, despensa y vestíbulo. con una superficie útil de 41,79 m2. Las de la zona izquierda contenían: 3 dormitorios, comedor-estar, cocina, aseo, lavadero, despensa y pasillo. Siendo su superficie útil de 49,74 m2. Las plantas altas eran identicas, tanto en su lado derecho como izquierdo, coteniendo: 3 dormitorios, comedor-estar, aseo, lavadero, despensa y pasillo. Siendo su superficie útil de 49,33 m2.
Viviendas Unifamiliares Tipo F (D) de 6,25 m. de crujía. Elaboración propia Proyecto Barriada Carranque.
10.2.2 Tipo G (E): Terminales Bloques en H.
Mapa de ubicaciones de las Viviendas Plurifamiliares Tipo G (E). Nota. Entre paréntesis exponemos la letra que identifica a este tipo de viviendas en la memoria original. Elaboración propia de Proyecto Barriada Carranque.
Su emplazamiento están situados en las cabezas o terminales de los Bloques de Viviendas en H (ver 10.2.1). Las calles donde se ubican son las siguientes: Virgen del Rocío, Virgen de la Fuensanta, Virgen de la Paloma, Virgen del Amparo, Virgen de la candelaria, Virgen de los Dolores y Avenida Obispo Ángel Herrera oria.
Se construyeron 128 viviendas de este tipo.
Planos bloques Terminales de Bloques en H. Fuente: Archivos INV.
Estos tipos de viviendas tenían una superficie útil total de 35,09 m2 en su planta baja y de 37,52 m2 en su planta superior. Contenían 2 dormitorios, Comedor-estar-cocina, lavadero, aseo y despensa.
Elaboración propia: Bloques Terminales en H. Fuente: Google Maps.
10.2.3 Tipo H (F): Bloques Lineales Alameda.
Mapa de ubicaciones de las Viviendas Plurifamiliares Tipo H (F). Nota. Entre paréntesis exponemos la letra que identifica a este tipo de viviendas en la memoria original. Elaboración propia de Proyecto Barriada Carranque.
Se disponen de dos modelos diferentes dentro del tipo de viviendas en análisis. Los situados en la Av. de Andalucía (antes Prolongación Alameda Generalísimo Franco), que en 1957 sufrieron una modificación, en su fachada principal para hacerlas más atractivas (ver punto 5.1.8), ya que, dicha vía sería una de las arterias principales de acceso a málaga por carretera. El otro modelo podemos encontrarlo en los bloques adjuntos y adyacentes a las manzanas donde estan ubicados los Bloques: Lineal y Angulares Plaza (ver punto 10.2.5).
10.2.3.1 Suptipo H.1 (F): Lineal Alameda (Avenida de Andalucía).
Este subtipo está ubicado exclusivamente en la Avenida de Andalucía (antes Prolongación Alameda) a modo de fachada y ubicados en uno de los lados de las manzanas A, B, C y E. Los bloques se deviden en dos alturas diferentes: Bajo+2 y Bajo+3. Estas viviendas son identicas en su interior al otro subtipo en análisis.
Se contruyeron 244 viviendas de este subtipo. Tres bloques de viviendas de este subtipo de Bajo+3 tuvieron que ser desalojados, ya que, se detectaron deficiencias en ellos (marcados con un círculo en azul en foto).
Elaboración propia: Bloques Lineales Alameda en prolongación. Fuente: Google Maps.
Las viviendas de estos bloques contenían tanto en su planta baja como en las superiores las siguientes características: 3 dormitorios, comedor-estar, cocina, aseo, lavadero, despensa y pasillo. La superficie útil construida en la planta baja fue de 48,99 m2 y la de plantas superiores de 54,99 m2.
Plano fachada bloques Lineal Alameda. Fuente: Archivos INV.
10.2.3.2 Suptipo H.2 (F): Lineal Alameda (Adjuntos y Adyacentes a Bloques Lineales Plaza).
Los bloques de este subtipo de viviendas se ubican en las calles: Virgen de la Paloma, Virgen del Rocío y Virgen de Flores; quedando adjuntas y adyacentes a los Bloques Lineales y Angulares Plaza. La altura de estos seis bloques son de Bajo+2. Estas viviendas son identicas en su interior al otro subtipo en análisis.
Se contruyeron 46 viviendas de este subtipo. Los bloques de este subtipo adjuntos a la manzana del Teatro-Cine Carranque, y exactamente en su planta baja, tenían una ubicación destinada a comercio (las adjunta al bloque).
Elaboración propia: Bloques Lineales Alameda adjuntos a Bloques Lineales Plaza. Fuente: Google Maps.
Las viviendas de estos bloques contenían tanto en su planta baja como en las superiores las siguientes características: 3 dormitorios, comedor-estar, cocina, aseo, lavadero, despensa y pasillo. La superficie útil construida en la planta baja fue de 48,99 m2 y la de plantas superiores de 54,99 m2.
Plano fachada bloques Lineal Alameda junto a Plaza Representativa. Fuente: Archivos INV.
10.2.4 Tipo I (G): Bloques Angulares.
Mapa de ubicaciones de las Viviendas Plurifamiliares Tipo I (G). Nota. Entre paréntesis exponemos la letra que identifica a este tipo de viviendas en la memoria original. Elaboración propia de Proyecto Barriada Carranque.
De la Tipología de Bloques angulares que analizamos, encontramos tres Subtipos: Rectos, Agudos y Obtusos.
10.2.4.1 Suptipo I.1 (G): Bloques Ángulo Recto.
Ubicados en la mayoría de las esquinas de las Manzanas A, B, C, D y Manzana junto a Iglesia. En la planta baja de estos bloques en ángulo recto, se ubicaron comercios. Se disponen de dos alturas: Bajo+2 y Bajo+3, estos últimos ubicados exclusivamente en la Av. de Andalucía, para respetar la similtud en altura con los restantes de la avenida.
Se construyeron 64 viviendas de este subtipo.
Elaboración propia: Bloques de ángulo recto. Fuente: Google Maps.
Las características de las plantas superiores eran las siguientes: 2 dormitorios, estar-comedor, cocina, aseo, lavadero, despensa y pasillo (la planta baja estaba destinada a locales comerciales). La superficie útil construida era de 38,47 m2.
Plano bloques angulares rectos. Fuente: Archivo INV.
10.2.4.2 Suptipo I.2 (G): Bloques Ángulo Obtuso.
Tenemos dos bloques de este subtipo ubicados en las esquinas de la Avenida Obispo Ángel Herrera Oria con las calles Virgen de las Flores y Virgen del Rosario (dentro de la manzana junto a la Iglesia). Las alturas de estos bloques eran de bajo+2. No se ubicaron negocios en sus plantas bajas.
Se construyeron 12 viviendas de este subtipo.

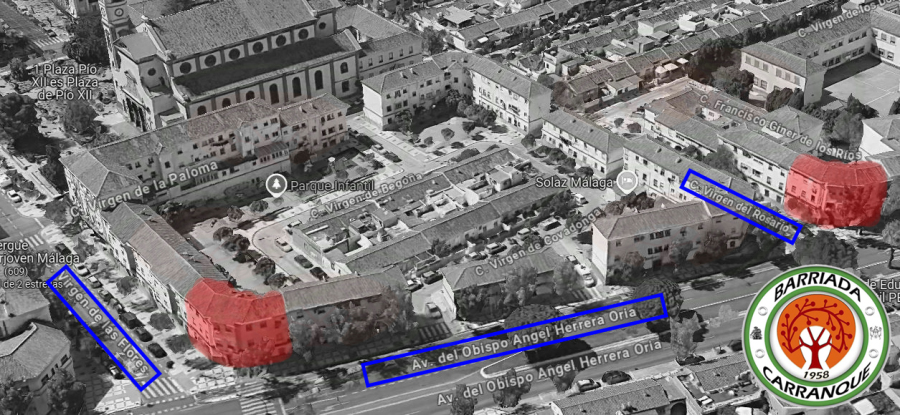

Elaboración propia: Bloques angulares obtusos. Fuente: Google Maps
Las características, tanto de la planta baja como las superiores, de este subtipo son las siguientes: 2 dormitorios, estar-comedor, codina, lavadero,aseo despensa y pasillo. Las únicas diferencias las encontramos en las superficies útiles construidas, siendo la de la planta baba de 42,85m2, y la de las superiores de 47,56 m2.
Planos bloques angulares obtusos. Fuente: Archivos INV.
10.2.4.3 Suptipo I.3 (G): Bloques Ángulo Agudo.
Tenemos dos bloques de este subtipo ubicados en las esquinas de la Avenida Obispo Ángel Herrera Oria con las calles Virgen de la Cabeza y Virgen del Rosario (dentro de la manzana junto a la Iglesia). Las alturas de estos bloques eran de bajo+2. No se ubicaron negocios en sus plantas bajas.
Se construyeron 12 viviendas de este subtipo.
Elaboración propia: Bloques ángulos agudos. Fuente: Archivos INV.
Las viviendas de este subtipo contenían en su planta baja las siguientes características: 2 dormitorios, estar-comedor, cocina, lavadero, despensa y aseo. Las plantas superiores eran idénticas, con la única variación de un pasillo en estos últimos. Las superficies útiles de las plantas eran las siguientes: Baja, 39,65 m2; Alta, 43,23 m2.
Planos bloques ángulos agudos. Fuente: Archivos INV.
10.2.5 Tipo J (H): Bloques Lineales Reducidos.
Mapa de ubicaciones de las Viviendas Plurifamiliares Tipo J (H). Nota. Entre paréntesis exponemos la letra que identifica a este tipo de viviendas en la memoria original. Elaboración propia de Proyecto Barriada Carranque.
Los Bloques Lineales Reducidos se ubican en las calles siguientes: Virgen de la Inmaculada, Virgen del Rosario, Virgen de la Cabeza y Avenida Obispo Ángel Herrera Oria. Las alturas de estas construcciones son de Bajo+1 y Bajo+2.
Se construyeron 56 viviendas de este tipo.
Elaboración propia: Bloques Lineales Reducidos. Fuente: Google Maps.
Las características de estas viviendas son las mismas tanto en su planta baja como en las superiores, y conteniendo las siguientes: 3 dormitorios, estar-comedor-cocina, lavadero, aseo, despensa y pasillo. La superficie útil de construcción de estas viviendas es de 47,70 m2.
Plano Bloques Lineales Reducidos. Fuente: Archivos INV.
Mapa de ubicaciones de las Viviendas Plurifamiliares Tipo K (I). Nota. Entre paréntesis exponemos la letra que identifica a este tipo de viviendas en la memoria original. Elaboración propia de Proyecto Barriada Carranque.
10.2.6 Tipo K (I): Bloques Lineales y Angulares Plaza.
Dentro de los llamados Bloques Lineales a Plaza encontramos tres Subtipos de construcciones: Bloque Central a Plaza y dos tipos diferentes de Bloques Angulares de Plaza, tres de 11,50 m. de fachada y dos de 43,325 m. de fachada.
10.2.6.1 Suptipo K.1 (I): Bloque Central a Plaza.
Este bloque es el principal de los que tenemos en análisis, ya que, el eje central de la barriada de Carranque debía de girar sobre el mismo. Ubicado en la llamada en el proyecto originario, Plaza Representativa (Plaza Pío XII).
Elaboración propia. Bloque Central Plaza. Fuente: Google Maps.
Se disponían 15 viviendas en los tres portales de entrada a la misma, de las cuales, cinco tenían 4 dormitorios, vestíbulo, comedor-estar, cocina, lavadero, aseo, despensa, pasillo y ropero; y diez, de 3 dormitorios, vestíbulo, comedor-estar, cocina, lavadero, aseo, despensa, pasillo.
El primero contenía 75,69 m2 de superficie útil, siendo el segundo de 68,53 m2.
En los soportales inferiores se ubicaron 7 locales comerciales y un Café Bar. Además de incluir las entradas al Teatro-Cine Carranque, que en su parte anterior contiene la sala con anfiteatro.
La primera planta del portal central, se destinaron a la oficina de Casa Falange (derecha) y a salones del Café-Bar (izquierda). Del portal derecho, su primera planta (puerta derecha), también fue destinado al Café-Bar.
Plano Bloque Central Plaza (CINE). Fuente: Archivos INV.
10.2.6.2 Suptipo K.2 (I): Bloque Angular a Plaza de 43,325 m. de fachada.
Se disponen dos bloques iguales en los ángulos de las de las calles siguientes: Virgen de la Estrella con Plaza Pío XII y Virgen de las Flores con Plaza Pío XII.
Se contruyen 36 viviendas de este subtipo (18 viviendas por Bloque). Además de ubicarse en sus soportales inferiores 6 locales comerciales por Bloque.

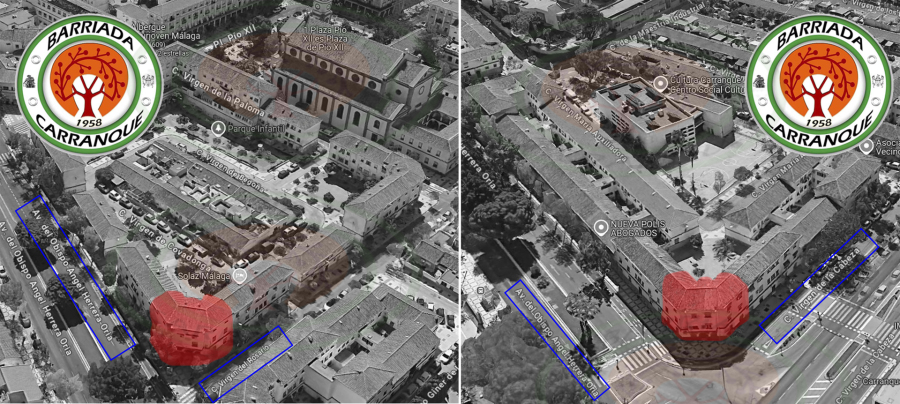

Elaboración propia: Bloques Angulares Plaza de 43,325 m. de fachada. Fuente: Google Maps.
Contenían estos bloques, 24 viviendas de 3 dormitorios, vestíbulo, comedor-estar, cocina, lavadero, aseo y pasillo; y 12 viviendas de 2 dormitorios, comedor-estar, cocina, lavadero, aseo, despensa, vestíbulo y pasillo.
Las superficies útiles construidas de los bloques de 3 dormitorios era de 65,08 m2 y los de 2 dormitorios de 50,57 m2.
Planos Bloques Angulares Plaza de 43,325 m. de fachada. Fuente: Google Maps.
10.2.6.3 Suptipo K.3 (I): Bloque Angular a Plaza de 11,50 m. de fachada.
Se disponen de 3 bloques independientes de 11,50 m. de fachada, ubicados dos ellos en el ángulo de la Av. de Andalucía con Virgen de la Estrella, estando el otro situado en el ángulo de la calle Virgen de la estrella con Plaza Pío XII. Se ubican dos locales comerciales por cada bloque (6 en total).
Se construyen en total 18 viviendas de este subtipo (6 por bloque).
Elaboración prpia: Bloques Angulares Plaza de 11,50 m. de fachada. Fuente: Google Maps.
Las viviendas de estos 3 bloques eran idénticas, conteniendo las siguientes características: 3 dormitorios, comedos-estar, cocina, aseo, lavadero, despensa, vestíbulo y pasillo. Siendo su perficie útil construida de 68,35 m2.
Plano Bloque Angular Plaza de 11,50 m. de fachada. Fuente: Archivos INV.
