10.1 Grupo 1: Tipología Unifamiliar.
Mapa editado por Proyecto Barriada Carranque de las ubicaciones de las casas unifamiliares originarias de Carranque..
Dentro de este grupo de viviendas unifamiliares encontramos 5 tipos diferentes de construcción, esta diversidad viene provocada, ya que, hay solicitudes de construcciones expresas del Obispo D. Ángel Herrera Oria, como otras que tuvieron que amoldarse a los cambios sobre la marcha, tanto de ubicación como de construcción. Además se construyeron locales comerciales con viviendas en su parte superior.
10.1.1 Tipo A: Viviendas con patio (y terraza posterior).
Mapa de ubicaciones de las Viviendas Unifamiliares Tipo A. Elaboración propia de Proyecto Barriada Carranque.
Las viviendas con patio (6,25 mts. de luz y terraza posterior) de Tipo A se emplazan en el interior de los bloques de manzanas, y entre el IES. Politécnico Jesús Marín y los bloques de la llamada en su momento Ronda Intermedia (Virgen de la Cabeza).
Se construyen un total de 194 viviendas.
Estas viviendas tenían una superficie construida de 53,68 m2, a la que había que sumar los 78,60 m2 de superficie de patio. Resultando el total del solar de: 132,28 m2.
Plano fachada principal de casas mata tipos A y C. Fuente: Archivos INV.
Las mismas contenían 3 dormitorios de 8 m2, comedor, sala de estar, cocina, aseo, lavadero y despensa.
Vivienda Unifamiliar Tipo A. Elaboración propia de Proyecto Barriada Carranque desde foto de Google Maps.
Éstas poseían la característica de contener una parte de terraza en su zona posterior.
10.1.2 Tipo B: Viviendas con patio (y terraza posterior).
Mapa de ubicaciones de las Viviendas Unifamiliares Tipo B. Elaboración propia de Proyecto Barriada Carranque.
Las viviendas con patio (6,57 mts. de luz y terraza posterior) de Tipo B se emplazan entre las calles Virgen del Rocío, Virgen de la Soledad, Virgen de las Nieves, Virgen de la Paloma y Virgen de los Dolores.
Se construyeron un total de 204 viviendas.
Estas construcciones tenían una superficie construida de 57,23 m2, a la que había que sumar los 53,11 m2 de superficie de patio. Resultando el total del solar de: 110,34 m2.

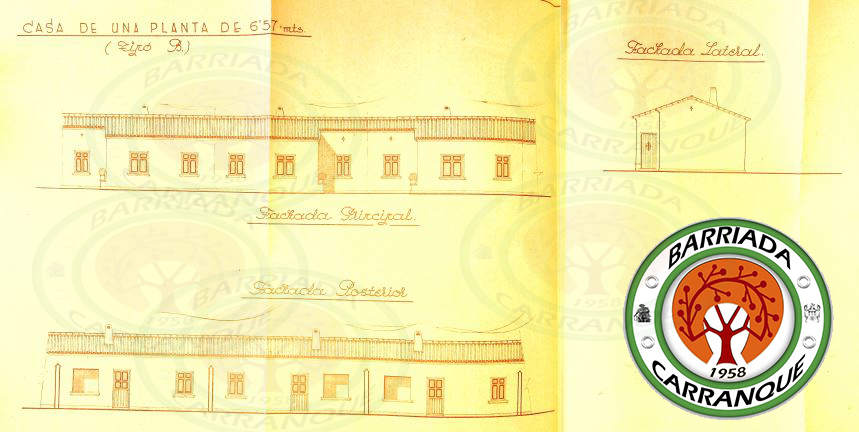

Plano fachada principal de casas mata tipo B en Carranque. Fuente: Archivos INV.
Las mismas contenían 3 dormitorios de: 8,55 m2, 8,03 m2 y 8 m2; comedor, sala de estar, cocina, aseo, lavadero y despensa.
Vivienda Unifamiliar Tipo B. Elaboración propia de Proyecto Barriada Carranque desde foto de Google Maps.
Éstas poseían la característica de contener una parte de terraza en su zona posterior.
Elaboración propia.
10.1.3 Tipo C: Viviendas con Huerto.
Mapa de ubicaciones de las Viviendas Unifamiliares Tipo C. Elaboración propia de Proyecto Barriada Carranque.
Las viviendas con Huerto (6,25 mts. de luz) de Tipo C se emplazan entre las calles Virgen Bien Aparecida y Virgen de la Paz.
Se construyeron un total de 140 viviendas.
Estas viviendas de igual características interiores que los de Tipo A (no tienen terrazas posteriores, pero atesoran entrada directa al huerto), pero con una mayor superficie de solar.
Estas viviendas tenían una superficie construida de 53,68 m2, a la que había que sumar los 124,03 m2 de superficie de Huerto. Resultando el total del solar de: 177,71 m2.
Plano fachada principal de casas mata tipo C en Carranque. Fuente: Archivos INV.
Las mismas contenían 3 dormitorios de 8 m2; comedor, sala de estar, cocina, aseo, lavadero y despensa.
Vivienda Unifamiliar Tipo C. Elaboración propia de Proyecto Barriada Carranque desde foto de Google Maps.
Estas viviendas fueron una petición expresa del Obispo D. Ángel Herrera Oria a los arquitectos del proyecto, para que los vecinos y vecinas tuvieran la posibilidad de tener su propio huerto y ganado.
Viviendas Unifamiliares Tipo C, comprendidas entre la avenida Obispo Ángel Herrera Oria, calle Virgen Bien Aparecida y Virgen de la Paz. Foto Google Maps y editada por Proyecto Barriada Carranque.
10.1.3 Tipo D: Viviendas con Patio (sin terreza posterior).
Mapa de ubicaciones de las Viviendas Unifamiliares Tipo D. Elaboración propia de Proyecto Barriada Carranque.
Las Viviendas de este tipo en análisis sufrieron un cambio de ubicación y de construcción cuando ya estaba las obras comenzadas, ya que, en un principio se tendrían que haber ubicado en la zona de las Viviendas de Tipo C (ver punto).
Plano fachada principal de casas mata tipo D. Fuente: Archivos INV.
Estas Casas-Mata de Tipo C se emplazan entre las calles Virgen de la Paloma y la Avenida Obispo Ángel Herrera Oria.
Se construyeron un total de 12 viviendas.
Elaboración propia. Fuente: Google Maps.
Estas casas, aunque de iguales características interiores que los de Tipo A y C, se deben de analizar independientemente, ya que, las modificaciones las hacen particulares en su estudio, debido a que se le suprimen las entradas independiente al huerto (tipo C) y/ o la eliminación de terraza posterior (tipo A). Elaboración propia de Proyecto Barriada Carranque desde foto de Google Maps.
Fuente: Google Maps.
Estas viviendas tenían una superficie construida de 53,68 m2, las superficies de patio son diferentes en cada vivienda (ver punto). Elaboración propia de Proyecto Barriada Carranque desde foto de Google Maps.
Las mismas contenían 3 dormitorios de 8 m2, comedor, sala de estar, cocina, aseo, lavadero y despensa.
Elaboración propia. Fuente: Google Maps.
Viviendas Unifamiliares Tipo D, comprendidas entre la avenida Obispo Ángel Herrera Oria y calle Virgen de la Paloma. Foto Google Maps y editada por Proyecto Barriada Carranque.
10.1.5 Tipo E (J): Viviendas de 2 plantas.
Mapa de ubicaciones de las Viviendas Unifamiliares Tipo E. Nota. Entre paréntesis exponemos la letra que identifica a este tipo de viviendas en la memoria original. Elaboración propia de Proyecto Barriada Carranque.
Las viviendas de dos plantas, tenían la peculiaridad de ofrecer un doble uso; estando la planta inferior destinada a uso comercial, y la planta superior a la residencia de los mismos.
Se construyeron un total de 40 viviendas.
Estas viviendas tenían una superficie útil de 66,22 m2, con 12 m2 de superficie de patio. Además hay que tener en cuenta que la superficie construida correspondiente a la vivienda era de 85 m2.
Plano fachada principal de viviendas de dos pisos tipo E. Fuente: Archivos INV.
Fuente: Google Maps.
Contenían 3 habitaciones de: 13,20 m2, 10,50 m2 y 9,60 m2, además de comedor-estar, cocina, aseo, despensa y vestíbulo. Elaboración propia de Proyecto Barriada Carranque desde foto de Google Maps.
Elaboración propia. Fuente: Google Maps.
Estas viviendas se situaron en el entorno del mercado de abastos de la barriada, exactamente en las calles Virgen de la Salud, Virgen de la Palma, Virgen del Buen Consejo, Virgen de la Paloma, Virgen del Rocío y Virgen de la Esperanza, éstas últimas frente a la puerta principal del mercado.
