10. Analisis de las Tipologías de Viviendas Originarias de la Barriada de Carranque.
Analizaremos en este punto las diferentes tipologías de viviendas originarias de la Barriada de Carranque. Las tipologías utilizadas en el proyecto originario se dividen en dos grupos: Unifamiliares y Plurifamiliares. Además
10.1 Grupo 1: Tipología Unifamiliar.

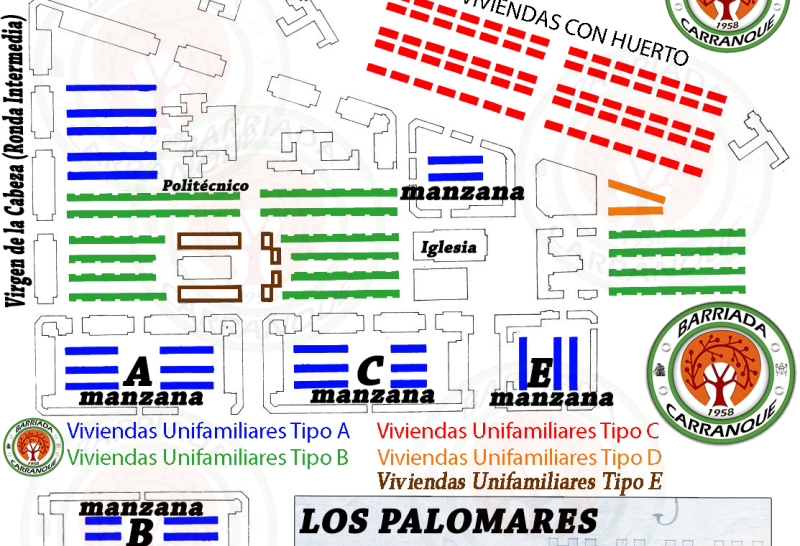

Dentro de este grupo de viviendas unifamiliares encontramos 5 tipos diferentes de construcción, esta diversidad viene provocada, ya que, hay solicitudes de construcciones expresas del Obispo D. Ángel Herrera Oria, como otras que tuvieron que amoldarse a los cambios sobre la marcha, tanto de ubicación como de construcción. Además se construyeron locales comerciales con viviendas en su parte superior.
10.1.1 Tipo A: Viviendas con patio (y terraza posterior).
Las viviendas con patio (6,25 mts. de luz y terraza posterior) de Tipo A se emplazan en el interior de los bloques de manzanas, y entre el IES. Politécnico Jesús Marín y los bloques de la llamada en su momento Ronda Intermedia (Virgen de la Cabeza).
Se construyen un total de 194 viviendas.
Estas viviendas tenían una superficie construida de 53,68 m2, a la que había que sumar los 78,60 m2 de superficie de patio. Resultando el total del solar de: 132,28 m2.
Las mismas contenían 3 dormitorios de 8 m2, comedor, sala de estar, cocina, aseo, lavadero y despensa.
Éstas poseían la característica de contener una parte de terraza en su zona posterior.
10.1.2 Tipo B: Viviendas con patio (y terraza posterior).
Las viviendas con patio (6,57 mts. de luz y terraza posterior) de Tipo B se emplazan entre las calles Virgen del Rocío, Virgen de la Soledad, Virgen de las Nieves, Virgen de la Paloma y Virgen de los Dolores.
Se construyeron un total de 204 viviendas.
Estas construcciones tenían una superficie construida de 57,23 m2, a la que había que sumar los 53,11 m2 de superficie de patio. Resultando el total del solar de: 110,34 m2.
Las mismas contenían 3 dormitorios de: 8,55 m2, 8,03 m2 y 8 m2; comedor, sala de estar, cocina, aseo, lavadero y despensa.
Éstas poseían la característica de contener una parte de terraza en su zona posterior.
10.1.3 Tipo C: Viviendas con Huerto.
Las viviendas con Huerto (6,25 mts. de luz) de Tipo C se emplazan entre las calles Virgen Bien Aparecida y Virgen de la Paz.
Se construyeron un total de 140 viviendas.
Estas viviendas de igual características interiores que los de Tipo A (no tienen terrazas posteriores, pero atesoran entrada directa al huerto), pero con una mayor superficie de solar.
Estas viviendas tenían una superficie construida de 53,68 m2, a la que había que sumar los 124,03 m2 de superficie de Huerto. Resultando el total del solar de: 177,71 m2.
Las mismas contenían 3 dormitorios de 8 m2; comedor, sala de estar, cocina, aseo, lavadero y despensa.
Estas viviendas fueron una petición expresa del Obispo D. Ángel Herrera Oria a los arquitectos del proyecto, para que los vecinos y vecinas tuvieran la posibilidad de tener su propio huerto y ganado.
10.1.3 Tipo D: Viviendas con Patio (sin terreza posterior).
Las Viviendas de este tipo en análisis sufrieron un cambio de ubicación y de construcción cuando ya estaba las obras comenzadas, ya que, en un principio se tendrían que haber ubicado en la zona de las Viviendas de Tipo C (ver punto).
Estas Casas-Mata de Tipo C se emplazan entre las calles Virgen de la Paloma y la Avenida Obispo Ángel Herrera Oria.
Se construyeron un total de 12 viviendas.
Estas casas, aunque de iguales características interiores que los de Tipo A y C, se deben de analizar independientemente, ya que, las modificaciones las hacen particulares en su estudio, debido a que se le suprimen las entradas independiente al huerto (tipo C) y/ o la eliminación de terraza posterior (tipo A). Elaboración propia de Proyecto Barriada Carranque desde foto de Google Maps.
Estas viviendas tenían una superficie construida de 53,68 m2, las superficies de patio son diferentes en cada vivienda (ver punto). Elaboración propia de Proyecto Barriada Carranque desde foto de Google Maps.
Las mismas contenían 3 dormitorios de 8 m2, comedor, sala de estar, cocina, aseo, lavadero y despensa.
10.1.5 Tipo E (J): Viviendas de 2 plantas.
Las viviendas de dos plantas, tenían la peculiaridad de ofrecer un doble uso; estando la planta inferior destinada a uso comercial, y la planta superior a la residencia de los mismos.
Se construyeron un total de 40 viviendas.
Estas viviendas tenían una superficie útil de 66,22 m2, con 12 m2 de superficie de patio. Además hay que tener en cuenta que la superficie construida correspondiente a la vivienda era de 85 m2.
Estas viviendas se situaron en el entorno del mercado de abastos de la barriada, exactamente en las calles Virgen de la Salud, Virgen de la Palma, Virgen del Buen Consejo, Virgen de la Paloma, Virgen del Rocío y Virgen de la Esperanza, éstas últimas frente a la puerta principal del mercado.
10.2 Grupo 2: Tipología Plurifamiliar.
10.2.1 Tipo F (D): Bloques en H.
Hay dos clases de tipo de Bloques en H, uno de 7,60 m. y otro de 6,25 m. de ancho de crujía.
10.2.1.1 Suptipo F.1 (D): 7,60 m. de Ancho de Crujía.
Ubicados en la parte noroeste de la barriada entre la Avenida Obispo Ángel Herrera Oria, Calle Virgen de la Cabeza (hasta Virgen del Rocío) y Virgen del Rosario.
Se construyeron 218 viviendas de este subtipo.
De este ancho de crujía tenemos dos alturas dispares: Bajo+1 y Bajo+2. Las viviendas en la planta baja estaban compuestas por 3 dormitorios, comedor-estar, cocina, aseo, despensa, lavadero, pasillo y vestíbulo (sólo derecha). Las plantas superiores, eran idénticas, con la diferencia que contenían una terraza techada.
10.2.1.2 Suptipo F.2 (D): 6,25 m. de Ancho de Crujía.
Estos bloques se colocaron en las manzanas A, B, C y E a modo de fachada. Las calles que los comprenden son las siguientes: Calle Virgen del Rocío, Virgen de la Cabeza, Virgen de la Esperanza, Virgen de la Estrella y Virgen de la Fuensanta.
Se construyeron 408 viviendas de este subtipo.
De este ancho de crujía tenemos dos alturas dispares: Bajo+1 y Bajo+2. Las viviendas de estos bloques en su planta baja, y zona derecha, contenían: 2 dormitorios, Comedor-estar, cocina, aseo, lavadero, despensa y vestíbulo. con una superficie útil de 41,79 m2. Las de la zona izquierda contenían: 3 dormitorios, comedor-estar, cocina, aseo, lavadero, despensa y pasillo. Siendo su superficie útil de 49,74 m2. Las plantas altas eran identicas, tanto en su lado derecho como izquierdo, coteniendo: 3 dormitorios, comedor-estar, aseo, lavadero, despensa y pasillo. Siendo su superficie útil de 49,33 m2.
10.2.2 Tipo G (E): Terminales Bloques en H.
Su emplazamiento están situados en las cabezas o terminales de los Bloques de Viviendas en H (ver 10.2.1). Las calles donde se ubican son las siguientes: Virgen del Rocío, Virgen de la Fuensanta, Virgen de la Paloma, Virgen del Amparo, Virgen de la candelaria, Virgen de los Dolores y Avenida Obispo Ángel Herrera oria.
Se construyeron 128 viviendas de este tipo.
Estos tipos de viviendas tenían una superficie útil total de 35,09 m2 en su planta baja y de 37,52 m2 en su planta superior. Contenían 2 dormitorios, Comedor-estar-cocina, lavadero, aseo y despensa.
10.2.3 Tipo H (F): Bloques Lineales Alameda.
Se disponen de dos modelos diferentes dentro del tipo de viviendas en análisis. Los situados en la Av. de Andalucía (antes Prolongación Alameda Generalísimo Franco), que en 1957 sufrieron una modificación, en su fachada principal para hacerlas más atractivas (ver punto 5.1.8), ya que, dicha vía sería una de las arterias principales de acceso a málaga por carretera. El otro modelo podemos encontrarlo en los bloques adjuntos y adyacentes a las manzanas donde estan ubicados los Bloques: Lineal y Angulares Plaza (ver punto 10.2.5).
10.2.3.1 Suptipo H.1 (F): Lineal Alameda (Avenida de Andalucía).
Este subtipo está ubicado exclusivamente en la Avenida de Andalucía (antes Prolongación Alameda) a modo de fachada y ubicados en uno de los lados de las manzanas A, B, C y E. Los bloques se deviden en dos alturas diferentes: Bajo+2 y Bajo+3. Estas viviendas son identicas en su interior al otro subtipo en análisis.
Se contruyeron 244 viviendas de este subtipo. Tres bloques de viviendas de este subtipo de Bajo+3 tuvieron que ser desalojados, ya que, se detectaron deficiencias en ellos (marcados con un círculo en azul en foto).
Las viviendas de estos bloques contenían tanto en su planta baja como en las superiores las siguientes características: 3 dormitorios, comedor-estar, cocina, aseo, lavadero, despensa y pasillo. La superficie útil construida en la planta baja fue de 48,99 m2 y la de plantas superiores de 54,99 m2.
10.2.3.2 Suptipo H.2 (F): Lineal Alameda (Adjuntos y Adyacentes a Bloques Lineales Plaza).
Los bloques de este subtipo de viviendas se ubican en las calles: Virgen de la Paloma, Virgen del Rocío y Virgen de Flores; quedando adjuntas y adyacentes a los Bloques Lineales y Angulares Plaza. La altura de estos seis bloques son de Bajo+2. Estas viviendas son identicas en su interior al otro subtipo en análisis.
Se contruyeron 46 viviendas de este subtipo. Los bloques de este subtipo adjuntos a la manzana del Teatro-Cine Carranque, y exactamente en su planta baja, tenían una ubicación destinada a comercio (las adjunta al bloque).
Las viviendas de estos bloques contenían tanto en su planta baja como en las superiores las siguientes características: 3 dormitorios, comedor-estar, cocina, aseo, lavadero, despensa y pasillo. La superficie útil construida en la planta baja fue de 48,99 m2 y la de plantas superiores de 54,99 m2.
10.2.4 Tipo I (G): Bloques Angulares.
De la Tipología de Bloques angulares que analizamos, encontramos tres Subtipos: Rectos, Agudos y Obtusos.
10.2.4.1 Suptipo I.1 (G): Bloques Ángulo Recto.
Ubicados en la mayoría de las esquinas de las Manzanas A, B, C, D y Manzana junto a Iglesia. En la planta baja de estos bloques en ángulo recto, se ubicaron comercios. Se disponen de dos alturas: Bajo+2 y Bajo+3, estos últimos ubicados exclusivamente en la Av. de Andalucía, para respetar la similtud en altura con los restantes de la avenida.
Se construyeron 64 viviendas de este subtipo.
Las características de las plantas superiores eran las siguientes: 2 dormitorios, estar-comedor, cocina, aseo, lavadero, despensa y pasillo (la planta baja estaba destinada a locales comerciales). La superficie útil construida era de 38,47 m2.
10.2.4.2 Suptipo I.2 (G): Bloques Ángulo Obtuso.
Tenemos dos bloques de este subtipo ubicados en las esquinas de la Avenida Obispo Ángel Herrera Oria con las calles Virgen de las Flores y Virgen del Rosario (dentro de la manzana junto a la Iglesia). Las alturas de estos bloques eran de bajo+2. No se ubicaron negocios en sus plantas bajas.
Se construyeron 12 viviendas de este subtipo.
Las características, tanto de la planta baja como las superiores, de este subtipo son las siguientes: 2 dormitorios, estar-comedor, codina, lavadero,aseo despensa y pasillo. Las únicas diferencias las encontramos en las superficies útiles construidas, siendo la de la planta baba de 42,85m2, y la de las superiores de 47,56 m2.
10.2.4.3 Suptipo I.3 (G): Bloques Ángulo Agudo.
Tenemos dos bloques de este subtipo ubicados en las esquinas de la Avenida Obispo Ángel Herrera Oria con las calles Virgen de la Cabeza y Virgen del Rosario (dentro de la manzana junto a la Iglesia). Las alturas de estos bloques eran de bajo+2. No se ubicaron negocios en sus plantas bajas.
Se construyeron 12 viviendas de este subtipo.
Las viviendas de este subtipo contenían en su planta baja las siguientes características: 2 dormitorios, estar-comedor, cocina, lavadero, despensa y aseo. Las plantas superiores eran idénticas, con la única variación de un pasillo en estos últimos. Las superficies útiles de las plantas eran las siguientes: Baja, 39,65 m2; Alta, 43,23 m2.
10.2.5 Tipo J (H): Bloques Lineales Reducidos.
Los Bloques Lineales Reducidos se ubican en las calles siguientes: Virgen de la Inmaculada, Virgen del Rosario, Virgen de la Cabeza y Avenida Obispo Ángel Herrera Oria. Las alturas de estas construcciones son de Bajo+1 y Bajo+2.
Se construyeron 56 viviendas de este tipo.
Las características de estas viviendas son las mismas tanto en su planta baja como en las superiores, y conteniendo las siguientes: 3 dormitorios, estar-comedor-cocina, lavadero, aseo, despensa y pasillo. La superficie útil de construcción de estas viviendas es de 47,70 m2.
10.2.6 Tipo K (I): Bloques Lineales y Angulares Plaza.
Dentro de los llamados Bloques Lineales a Plaza encontramos tres Subtipos de construcciones: Bloque Central a Plaza y dos tipos diferentes de Bloques Angulares de Plaza, tres de 11,50 m. de fachada y dos de 43,325 m. de fachada.
10.2.6.1 Suptipo K.1 (I): Bloque Central a Plaza.
Este bloque es el principal de los que tenemos en análisis, ya que, el eje central de la barriada de Carranque debía de girar sobre el mismo. Ubicado en la llamada en el proyecto originario, Plaza Representativa (Plaza Pío XII).
Se disponían 15 viviendas en los tres portales de entrada a la misma, de las cuales, cinco tenían 4 dormitorios, vestíbulo, comedor-estar, cocina, lavadero, aseo, despensa, pasillo y ropero; y diez, de 3 dormitorios, vestíbulo, comedor-estar, cocina, lavadero, aseo, despensa, pasillo.
El primero contenía 75,69 m2 de superficie útil, siendo el segundo de 68,53 m2.
En los soportales inferiores se ubicaron 7 locales comerciales y un Café Bar. Además de incluir las entradas al Teatro-Cine Carranque, que en su parte anterior contiene la sala con anfiteatro.
La primera planta del portal central, se destinaron a la oficina de Casa Falange (derecha) y a salones del Café-Bar (izquierda). Del portal derecho, su primera planta (puerta derecha), también fue destinado al Café-Bar.
10.2.6.2 Suptipo K.2 (I): Bloque Angular a Plaza de 43,325 m. de fachada.
Se disponen dos bloques iguales en los ángulos de las de las calles siguientes: Virgen de la Estrella con Plaza Pío XII y Virgen de las Flores con Plaza Pío XII.
Se contruyen 36 viviendas de este subtipo (18 viviendas por Bloque). Además de ubicarse en sus soportales inferiores 6 locales comerciales por Bloque.
Contenían estos bloques, 24 viviendas de 3 dormitorios, vestíbulo, comedor-estar, cocina, lavadero, aseo y pasillo; y 12 viviendas de 2 dormitorios, comedor-estar, cocina, lavadero, aseo, despensa, vestíbulo y pasillo.
Las superficies útiles construidas de los bloques de 3 dormitorios era de 65,08 m2 y los de 2 dormitorios de 50,57 m2.
10.2.6.3 Suptipo K.3 (I): Bloque Angular a Plaza de 11,50 m. de fachada.
Se disponen de 3 bloques independientes de 11,50 m. de fachada, ubicados dos ellos en el ángulo de la Av. de Andalucía con Virgen de la Estrella, estando el otro situado en el ángulo de la calle Virgen de la estrella con Plaza Pío XII. Se ubican dos locales comerciales por cada bloque (6 en total).
Se construyen en total 18 viviendas de este subtipo (6 por bloque).
Las viviendas de estos 3 bloques eran idénticas, conteniendo las siguientes características: 3 dormitorios, comedos-estar, cocina, aseo, lavadero, despensa, vestíbulo y pasillo. Siendo su perficie útil construida de 68,35 m2.
10.3 Análisis de las construcciones no originarias del Proyecto de Viviendas del Instituto Nacional de la Vivienda.
10.3.1 Tipo L: "Los Palomares".
El conjunto "Los Palomares" fue una ampliación del proyecto de viviendas de Carranque del Instituto Nacional de la Vivienda. Se dividen en dos tipos: Viviendas Unifamiliares y Viviendas Plurifamiliares.
10.3.1.2 Subtipo L.2-: Viviendas Plurifamiliares.
Se contruyeron 24 bloques (bajo+3) de 12 viviendas por cada uno de los mismos; ubicándose en su totalidad en calle Virgen del Pilar.
El total de viviendas construidas de esta tipología fueron de 288.
Además en sus extremos encontramos 4 edificaciones de viviendas de una planta (bajo+1). Constando dos edificaciones con 8 viviendas y otras tantas con 4 viviendas. Estos edificios construidos se ubicaban en las calles siguientes: Virgen de la Fuensanta, Fernández Fermina (antigua calle Virgen de los Desamparados) y la Avenida José Ortega Gasset.
El total de viviendas construidas de esta tipología fueron de 24.
10.3.2 Análisis de las construcciones no originarias del Proyecto de Viviendas del Instituto Nacional de la Vivienda.
Tipo M: Viviendas de la RENFE "El Fuerte".
El conjunto de viviendas de la RENFE, conocido como el "El Fuerte" fue una ampliación del proyecto de viviendas en Carranque del Instituto Nacional de la Vivienda, que le vende al ente ferroviario una parcela para construir viviendas para sus empleados.
En la construcción de la red ferroviaria encontramos 4 diferentes construcciones de viviendas, siendo las siguientes:
Las viviendas construidas tenían las siguientes características: Comedor-estar, cocina, aseo, lavaderos y dormitorios, que oscilaban entre 2 y 5.
Todos los bloques de Viviendas tenían entrada por el interior del complejo (Plaza del Fuerte).
10.3.3 Análisis de las construcciones no originarias del Proyecto de Viviendas del Instituto Nacional de la Vivienda.
Tipo N: Bloques Propiedad de la Cofradía de la Expiración.
La Cofradía de la Expiración construyó de 1963 a 1964, dos bloques de viviendas en la Barriada de Carranque, ya que, las otras que tenían como obra social fueron expropiadas por razones varias.
Se construyeron 2 bloques de viviendas idénticos con una altura bajo+4. Estas dimensiones, aunque estaban fuera de las altitudes de las construcciones de la zona, quedaban homogéneas con las bloques Lineales Plaza.
Las ubicaciones de los edificios se fijaron en las intersecciones de Virgen de la Paloma con Virgen de la Inmaculada y Virgen del Rocío con Virgen de la Inmaculada.
Los bloques constaban de 8 viviendas y 4 locales comerciales cada uno.
10.3.4 Análisis de las construcciones no originarias del Proyecto de Viviendas del Instituto Nacional de la Vivienda.
Tipo Ñ: Cooperativa de Viviendas RENFE "Don José de Salamnaca".
La Cooperativa de Viviendas "Don José de Salamanca" compró el solar restante de los terrenos que adquirió la RENFE al Instituto Nacional de la Vivienda para construir viviendas para sus empleados (El Fuerte).
Construyó en total cinco bloques de 5 plantas (bajo+4) de 48 viviendas. Aunque los bloques dos y cuatro se ampliaron posteriormente con un módulo o portal más.
Los cinco edificios se ubicaron en la manzana comprendida entre la Av. de Andalucía, Av. de la Aurora, Calle Virgen de la Estrella y Calle Eduardo Carvajal.
Las viviendas constaban de dos tipos A y B, aunque de mismas singularidades, pero con diferentes medidas, conteniendo las siguientes características: 4 dormitorios, estar-comedor, cocina, baño, pasillo, terraza y terraza servicio.
